Concepto de mapa
El mapa es en principio un medio de comunicación, es
una forma de expresión gráfica, artificial que
incluye, además de sus complicaciones visuales,
varias transformaciones de la realidad respecto a la
escala, la forma y la simbología, así el mapa es un
documento que necesitamos aprender a leerlo, y no
solamente a ver su atractivo ya sea por sus colores o
por su contenido. a través de su lectura, nos va
comunicando su contenido, que es uno de sus
objetivos.
Siendo así será necesario aprender a leer un mapa y
si lo elaboramos, hacerlo interesante para que pueda
comunicarnos y comunicar a los demás aquello que
queremos expresar, es decir, que sea un elemento de
diálogo con los agentes responsables y participantes
del desarrollo en los diversos niveles.
Los elementos del mapa
Todo mapa cuenta con cinco elementos muy importantes,
que son la base para su identificación e
interpretación.
1 El título El título es el nombre del mapa que nos
indica su contenido. Es la forma de presentarse, tan
igual que cuando conocemos la profesión de una
persona, sabemos cual es su campo de actividad.

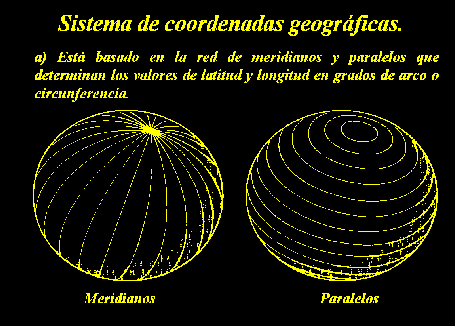

2 La localización Las coordenadas geográficas
Son ángulos o arcos imaginarios que determinan con
exactitud un lugar dentro de un sistema astronómico
o geográfico. Esta división imaginaria de la Tierra
es un sin fin de líneas y círculos que cumplen la
función de ubicarnos y orientarnos en cualquier

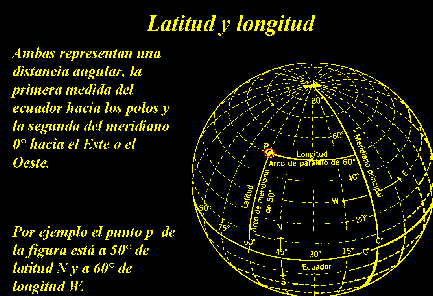

parte de la superficie terrestre. Figura N°1
Los paralelos y la
latitud Los paralelos son círculos que cortan
horizontalmente a la esfera terrestre, el círculo
mayor la corta en el llamado Ecuador Terrestre desde
el cual disminuyen hacia los polos y se pueden trazar
un número infinito
El Ecuador es el círculo perpendicular a la línea
de los polos que divide la tierra en dos hemisferios
: Norte y Sur.
La latitud son los paralelos o círculos de la esfera
terrestre con una graduación cuya base es el
paralelo llamado Ecuador desde el cual se cuenta de
0( a 90( hacia el norte o hacia el sur.
Los meridianos y la
longitud Los meridianos son círculos que dividen a
la esfera terrestre en dos partes exactamente
iguales, todos pasan por lo polos y forman con los
paralelos ángulos de 90°.
La longitud son los meridianos
o círculos mayores de la tierra que pasan por los
polos graduados que se cuentan desde 0° a 180°
hacia el este o hacia el oeste a partir del Meridiano
de Greenwich (Inglaterra).
Proyecciones La representación de la tierra en un
plano, ha derivado en distintas formas,
repasaremos algunas muy esquemáticamente para
luego desarrollar con más detalle una de ellas,
la más usada. A continuación las proyecciones:

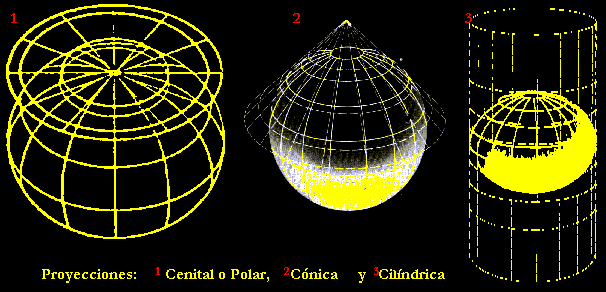

cenital, cilíndrica y la cónica.
Sistema de
coordenadas UTM (Universal Transversal Mercator) Esta basado en una cuadrícula derivada
de la proyección Transversa de Mercator que
determina la posición de un punto referido a dos
ejes cartesianos X e Y con valores de unidades
métricas.
La superficie total del planeta se divide en 60
zonas UTM con un valor de 6° y 1000 km de
longitud cada una, a su vez existen 20 bandas
identificadas con las letras de la C a la X en
sentido sur-norte. Las bandas C a M están en el
hemisferio sur y las bandas N a la X en el
hemisferio norte. Por las deformaciones de la
proyección las primeras 19 bandas tienen un
valor de 8° de altura y la banda 20 o X se

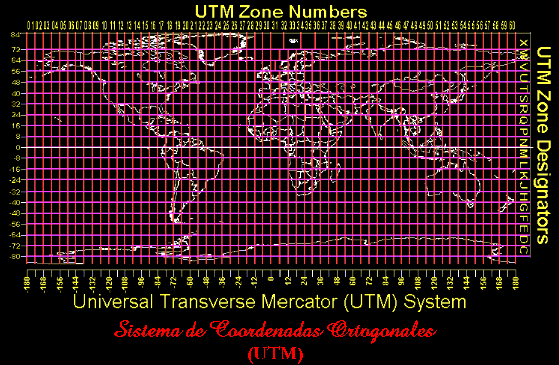

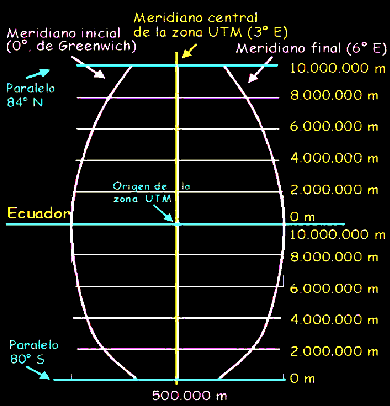

amplia a 12° (Figura N°7). Los valores y
mediciones de cada zona se explica en la
Características
de la Zona UTM 31
Los
límites de esta zona coinciden con dos
meridianos separados 6°
El
Centro de la zona coincide con un meridiano,
el meridiano central que señala al norte.
El
orígen de la coordenada UTM es la
intersección del meridiano central con el
Ecuador. A este orígen se le da un valor
relativo de 0km Norte, 500Km Este para el
hemisferio norte, y 10,000km norte y 500Km
Este para el hemisferio sur. Asíno hay
números negativos.
Las
zonas UTM see xtienden desde el áralelo
84°N hasta el 80°S. Hay 60 zonas UTM, con
6° cada una, que completan los 60° de la
tierra.
Las
Zonas UTM se estrechan y sus áreas son
menores conforme se acercan a los polos.
=================
3 La orientación
El instrumento esencial para orientarnos es la
brújula ésta siempre señalará al norte
magnético; además con la brújula podemos
trazar rumbos o azimuts en el campo además de
hacer levantamiento de información puntual,
espacial y sus combinaciones.

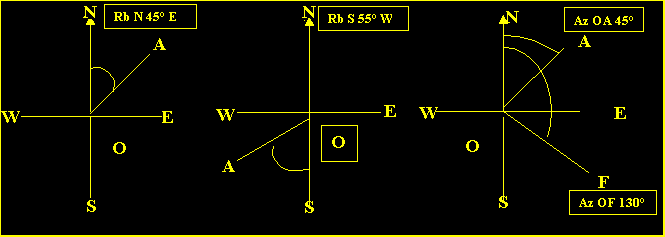

Rumbo Angulo o dirección de un punto
determinado con respecto a un meridiano de
referencia, la medida angular del rumbo varia de
0° a 90°:
Azimut Es el ángulo medido con respecto del
meridiano norte, siguiendo el sentido de las
manecillas del relog, sus valores varian de 0° a
360°
Además todo mapa tiene una
orientación y nos permite establecer la
ORIENTACIÓN de un centro poblado con respecto a
otro. La Carta Nacional también se puede
orientar con la ayuda de la brújula, e indicar o
ubicar donde nos encontramos.
4 Escala La escala es la relación de medida
entre el mapa y el terreno. Cada mapa tiene su
respectiva ESCALA de graficación, la cual puede
expresarse, numérica o gráficamente:
Para mas sobre escala ver
la sección respectiva Escala
5 La Leyenda Es un elemento muy importante. Todo
símbolo debe tener su leyenda, que puede ser
expresada a través de un color o de un signo. La
leyenda es el traductor de cada símbolo. Los
símbolos son los agentes comunicadores entre el
mapa y la persona. La expresión de cada símbolo
debe ser muy claro, sin dejar ningún vacío o
ambigüedad en la interpretación.
Antes de la elaboración de un mapa tenemos que
pensar y reflexionar ¿qué es lo que queremos
expresar?. Lógicamente estará en función de
nuestros objetivos.
Debemos preguntarnos si lo que vamos a
representar ¿es un elemento estático?
¿dinámico? ¿cualitativo? ¿cuantitativo? ¿de
qué forma? ¿lineal, areal o puntual?.
Si son datos cuantitativos, será necesario
establecer el rango en función al valor máximo
y mínimo, determinado cuantas categorías nos
interesa representar. Estos datos pueden ser
absolutos o relativos. Los símbolos a utilizar
pueden ser : colores o signos.
Color.- En base a la
descomposición de la luz a través de un prisma.
Pero, básicamente se toman los colores
primarios, rojo, amarillo y azul. A partir de
ellos se logrará las diversas combinaciones.
Es necesario tener en cuenta que el amarillo es
el color de menos intensidad, que corresponderá
al valor más bajo o de menor valor, mientras que
los más oscuros serán los más fuertes. Los
colores son generalmente utilizados para
elementos espaciales estáticos.
Signos.- Pueden representar
elementos del espacio estáticos y dinámicos.
Para la representación estática, se tienen
diversas formas de implantación.
En cuanto a los elementos
dinámicos (población, flujo de transportes,
producción agraria, etc. se usan elementos
propios)
Tipos de mapas
Los mapas pueden clasificarse en dos grandes
categorías : mapas generales y mapas temáticos.
1 Mapas generales

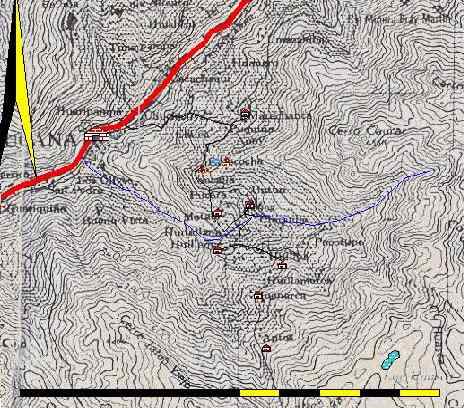

Mapas topográficos.- Son mapas que tienen por objeto
la representación exacta y detallada de la
superficie terrestre concerniente a su posición,
forma, dimensiones e identificación de objetos
concretos que son permanentes. Ejemplo: La Carta
Nacional.
Mapas catastrales .- Son mapas
que identifican las propiedades inmobiliarias para el
impuesto a la renta. En estos se identifican las
propiedades, los muros, los límites, ya sea a
través de divisiones de madera, espinas, etc, los
edificios, canales, caminos, y otras
infraestructuras. Cada parcela es codificada.
Ejemplo: Mapa de catastro rural
Mapas marinos.- Son
levantamientos de los fondos marinos con un objetivo
principal: la navegación. Estos mapas pueden ser de
cabotaje o navegación costera, mapas de aterrizaje,
mapas de rutas de navegación de un río, mapas de
vientos, mapas de las corrientes marinas o fluviales,
mapa de faros, pesca, etc.
Planos urbanos .- Son a gran escala. Se pueden
observar detalles de las vías, los edificios,
indicando su localización y espacio que ocupa.
Sirven como mapas base para los mapas viales, de
calles, redes de transporte urbano, turismo, etc..

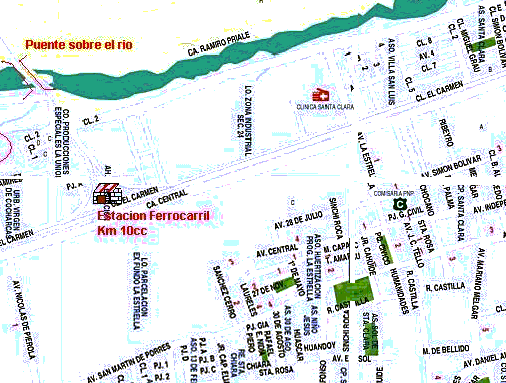

A continuación una porción de un plano urbano:
3.2 Mapas temáticos
Estos mapas son de dos tipos los analíticos y los
sintéticos.
Los Mapas Analíticos:
Univariable.- Interviene un
solo elemento espacial y puede ser:
- Cualitativos (geología, suelo, aguas, clima)
- Cuantitativos (precipitación, densidad,
distribuciones)
Plurivariable.- Intervienen varios elementos
espaciales.
- Cualitativos (geomorfología, uso del suelo)
- Cuantitativos (flujos diversos)
Mapas sintéticos:
Son el resultado de la
superposición de varias variables. Ejemplo:
calidad de vida
