Hacer un Mapa Topografico con una App Gratuita

Usemos nuestro Smartphone como GPS usando APPs Gratuitas para elaborar mapas topográficos de resultado profesional.

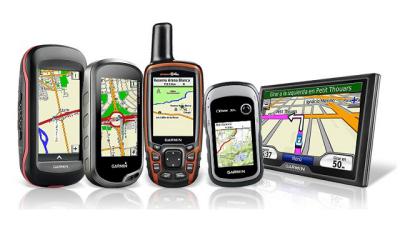

Recordemos que el sistema de GPS es basicamente de uso militar y se ha extendido a uso civil. Dado el uso de la cantidad de satélites la ubicacion debe ser realmente exacta, al centímetro, pero por lo mismo que es de uso militar solo los equipos militares de USA tienen total precision y todos los demas servicios tienen un margen de error introducido por la Defensa de USA de 3 a 5m. Este margen de error es igual para todos los telefonos y aparatos GPS exclusivos y las aplicaciones que usemos.

La diferencia entre una APP de paga y otra gratuita (ademas de la publicidad) es que las APPs GPS pagadas guardan los datos mientras que las gratuitas solo hacen la lectura de tu posición. Repito: aqui usaremos las APPs gratuitas pero igual tendremos resultados profesionales

PASO 1

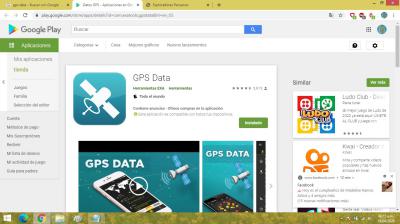

Lo primero es descargar la aplicacion que usaremos: Voy a trabajar con GPS Data, es una APP muy estable y que me brinda muchas funciones pero que solo guarda los datos en GRADOS, MINUTOS y SEGUNDOS.

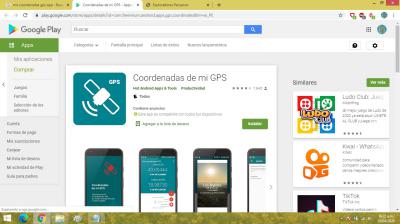

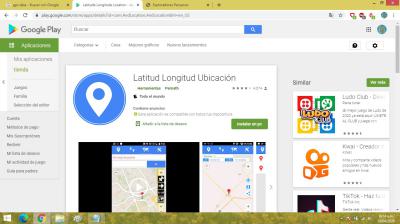

Si deseas hacer este proceso mas facilmente te recomiendo usar la App "LATITUD LONGITUD UBICACION", la App "COORDENADAS DE MI GPS" que te otrogan la info preferentemente en sistema decimal, que es el que usa "GOOGLE MY MAPS" para la elaboracion final del mapa .

PASO 2

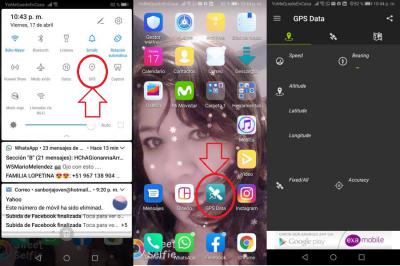

Ya instalada seguimos los siguientes pasos:
1.encendemos el gps
2.abrimos la aplicacion
3.encendemos la cámara

PASO 3

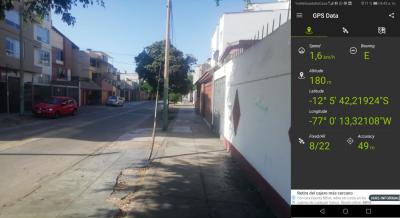

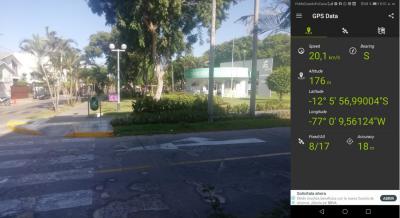

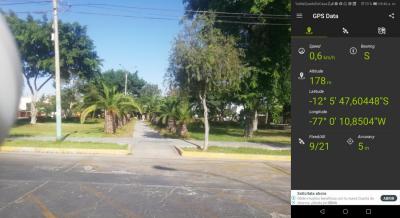

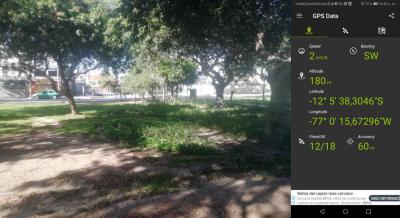

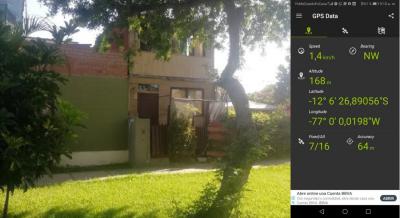

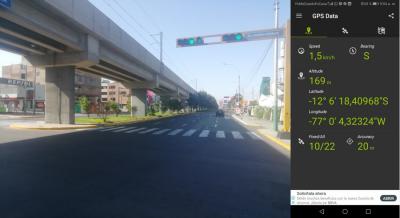

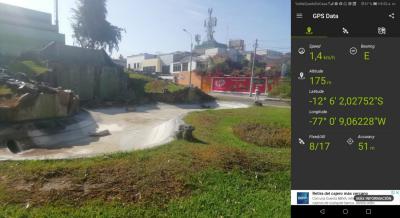

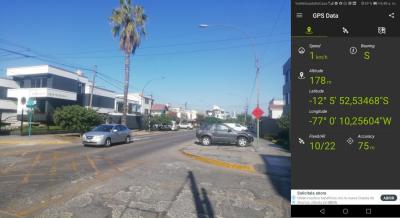

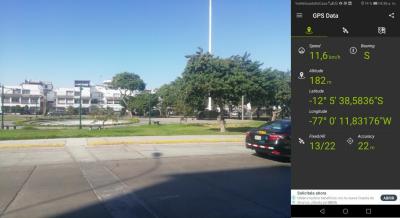

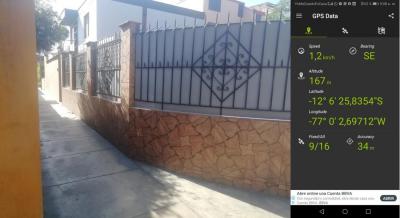

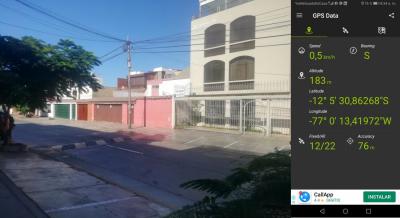

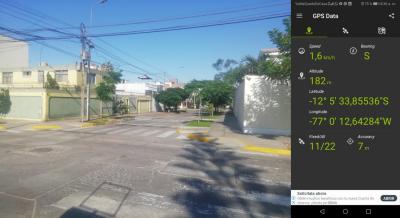

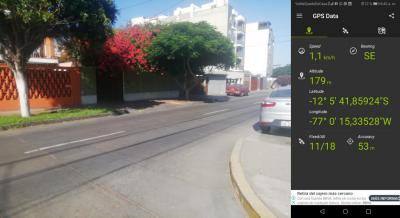

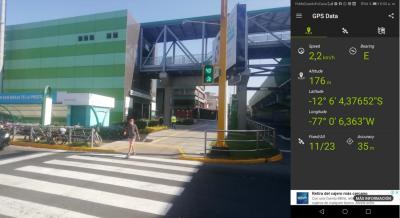

Procedemos a registrar los puntos. Lo que hacemos es tomar una foto en cada punto saltante y en el mismo lugar hacemos un screenshot (captura de pantalla) de la pantalla del GPS. Esto porque estamos usando una aplicación gratuita. La aplicación pagada guarda los puntos y facilita todos los demas procesos, pero repito: aqui el punto es como enseñarte a hacer todo con apps gratuitas. Ahi hemos usado 14 puntos, 14 paradas en nuestro tramo de caminata

Lo que sigue es trabajo de gabinete (en la PC o Laptop)

PASO 4

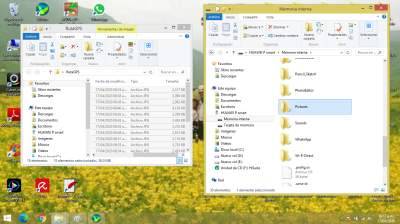

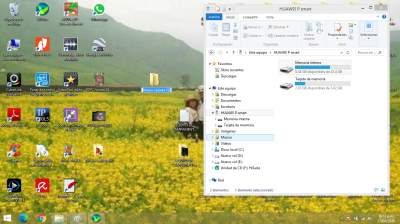

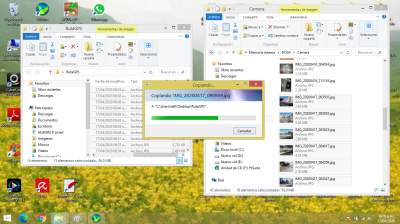

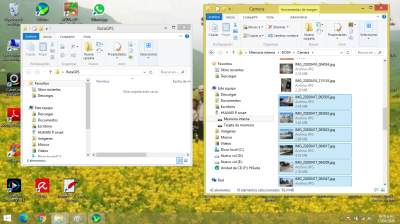

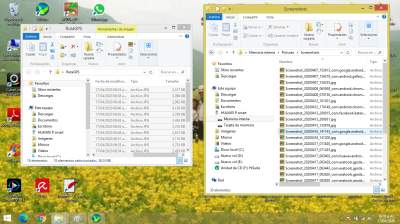

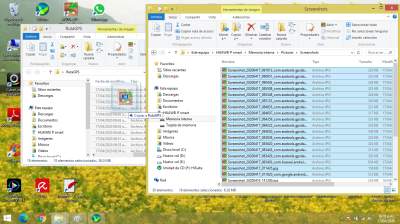

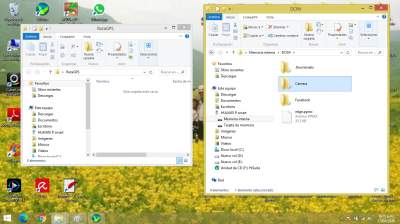

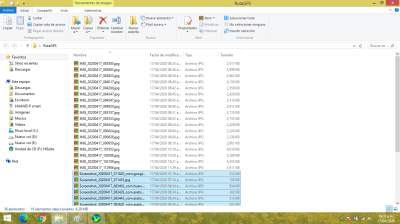

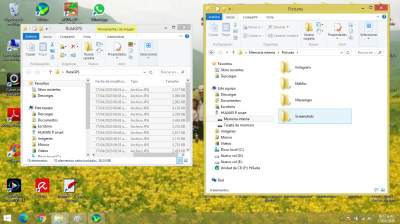

Reunimos la información en una carpeta:

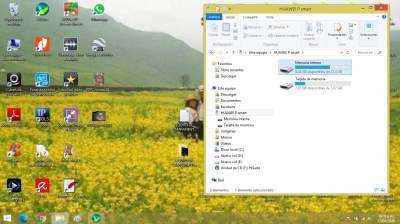

1. descargamos las fotos del lugar, esto es para la identificación de los puntos

2. descargamos las capturas de pantalla (los screenshots) del gps

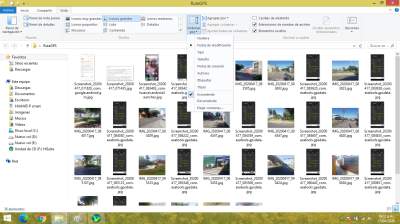

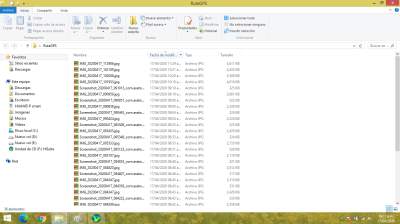

3. ordenamos las fotos y capturas de pantalla por fecha, se van a intercalar y si has seguido una secuencia de foto, lectura GPS entonces el intercalado sera asi y secuencial

4. sera mas facil trabajar en vista de Iconos Grandes

PASO 5

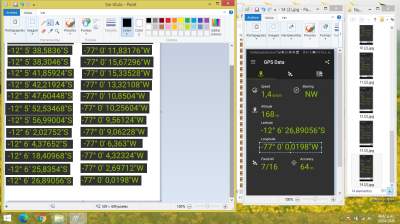

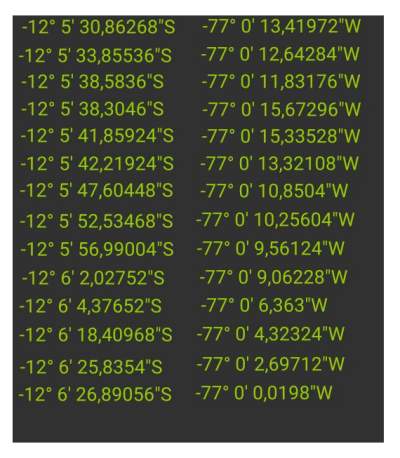

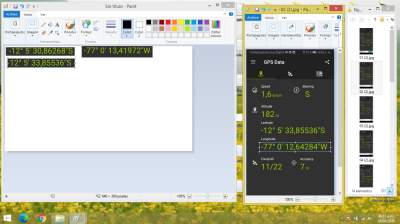

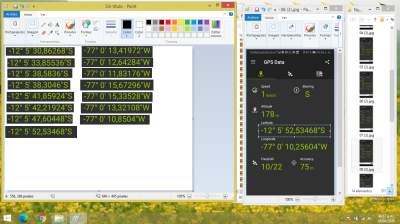

Creamos una lista resumen con los datos de longitud y latitud. Para eso hacemos una imagen nueva de paint donde guardaremos los datos. Abrimos las capturas de pantalla (screenshots) una por una y vamos copiando y pegando los "cortes" con las lecturas en dos columnas, una para longitud (O) y otra para latitud (S) tratando de ordenarlas lo mas posible

Guardamos el archivo en nuestra carpeta.

PASO 6

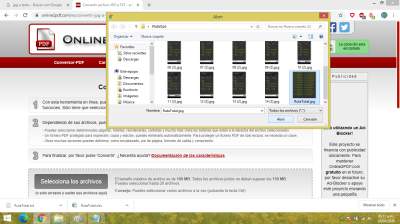

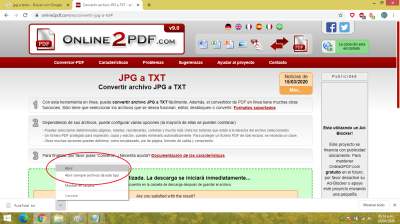

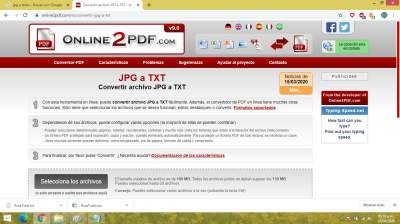

Buscamos una servicio de conversion de imagen a texto on-line, en este caso ONLINE2PDF.com JPGaTXT. podriamos buscar un servicio que convierta de jpg a Excel pero la conversion no siempre es adecuada y es mejor convertirla a texto, adecuarla y de ahi pasarla a excel

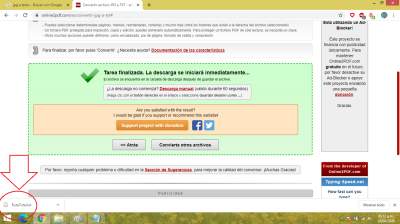

Entonces seleccionamos el archivo y Esperamos a que haga la conversión

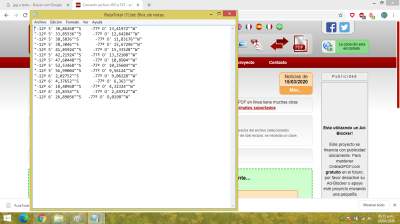

Abrimos el archivo

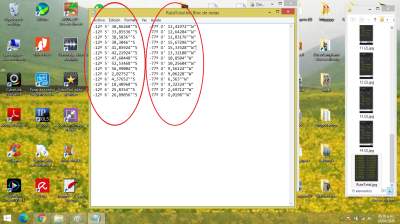

Generalmente el archivo no saldra alineado y tendra algunos caracteres extras asi que limpiamos y ordenamos la lista, separamos todo por tabuladores

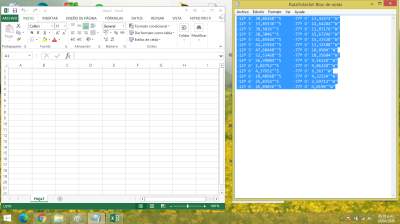

Abrimos una hoja en blanco de excel

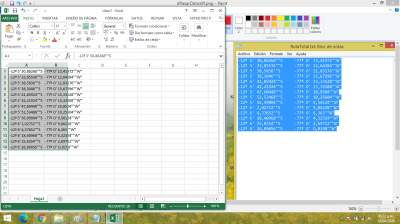

Copiamos el texto y pegamos a excel

PASO 7 (Solo "GPS Data")
Si has usado la App "LATITUD LONGITUD UBICACION", la App "COORDENADAS DE MI GPS" ya no haces este paso

Si estas usando la App "GPS Data" tendras los datos en Grados, Minutos y Segundos entonces habra que convertirlos, para lo que buscamos un conversor.

Hay formas de hacerlo en excel pero implica el uso de Excel avanzado insertando rutinas de Visual Basic (upsss) mejor lo dejamos ahi y seguimos como les decia.

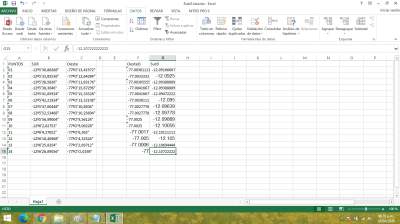

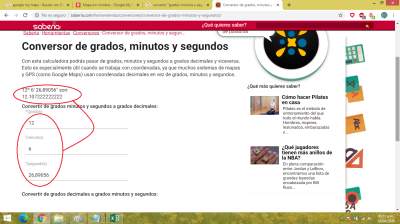

Yo uso este conversor y hay que hacer la conversion datos, dato por dato (ufff), asi que creamos una lista nueva en columna paralela.

PASO 8
Si has usado la App "LATITUD LONGITUD UBICACION", la App "COORDENADAS DE MI GPS" u otra tendras los datos ya en grados decimales asi que no habras tenido que hacer conversión y los datos solo debes "limparlos" y alinearlos en el archivo TXT.

Fijate que hemos puesto titulos a las columnas y hemos creado una primera columna donde ponemos el nombre de los puntos, en este caso un correlativo numerico

Por supuesto grabamos el archivo en nuestra carpeta de datos

PASO 9

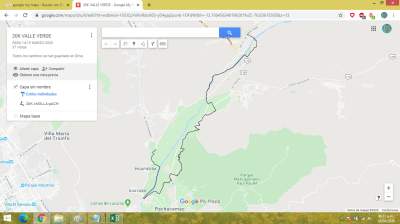

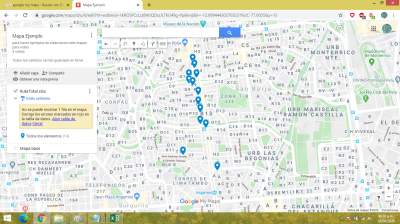

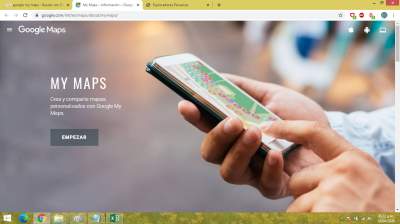

En internet abrimos la pagina Google My Maps. Para que funcione bien debes tener una cuenta Google

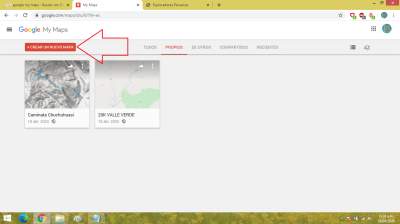

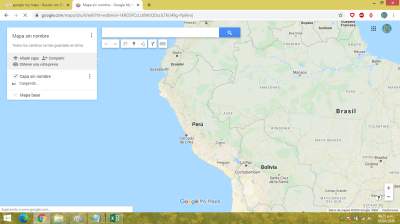

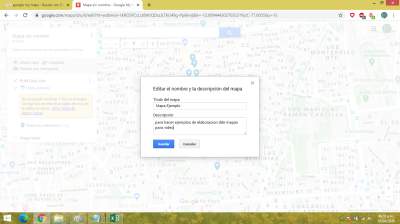

Seleccionamos "crear un nuevo mapa". Si ya has creado mapas antes estarán guardados aquí

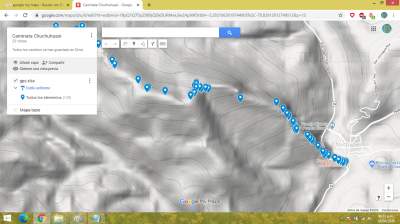

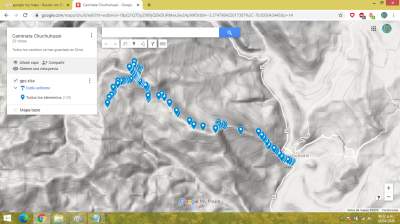

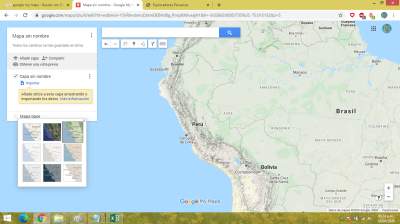

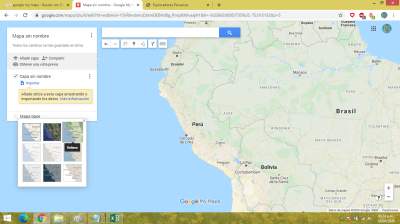

Como "Mapa base" selecciona "relieve" y obtendrás un topográfico

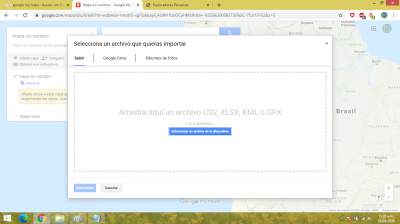

ahora selecciona "importar" para jalar la lista que has creado en excel

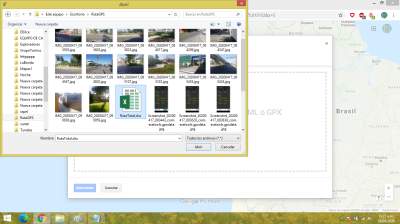

Selecciona el archivo

En la carpeta deberia ser el unico en excel

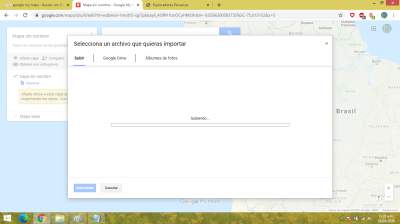

Los datos deben subir rapidamente

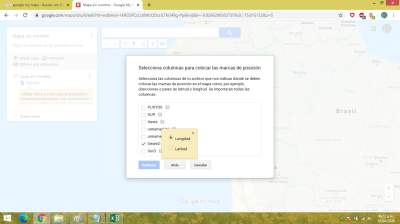

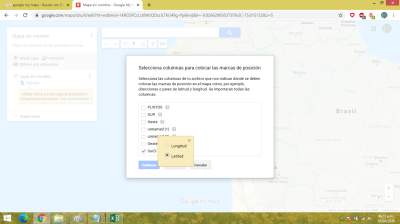

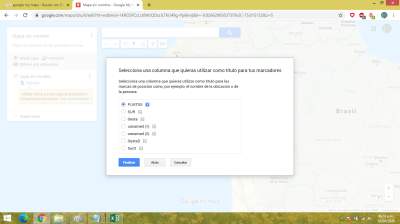

Te pedira que selecciones las columnas de datos para tomar en cuenta, selecciona si corresponde a latitud (columna Oeste) y Longitud (columna Sur), no importa en que orden lo hagas
