Para realizarlo requiere de mucha
exactitud, memoria, capacidad de concentración,
observación, fortaleza para caminar y echarás mano
de todos tus conocimientos de estimación. Se trata
de elaborar un croquis del área donde estas haciendo
una caminata, cuando no tienes tiempo para detenerte
a utilizar una Plancheta de Explorador (que es
un método mucho más exacto).

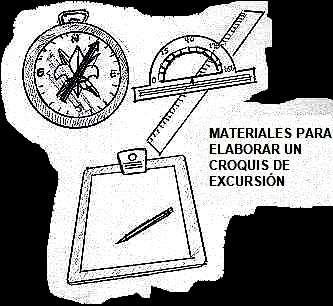

MATERIALES
Para realizarlo necesitas una brújula,
un transportador, una regla, una tablilla con una
hoja de papel y un lápiz.

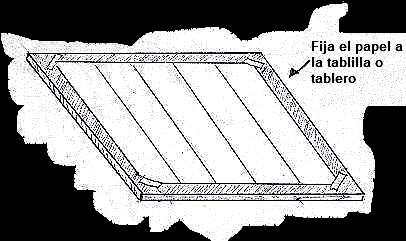

Empieza fijando el papel a la tablilla y
traza líneas de arriba hacia abajo, separadas unos
10cm entre una y otra (perfectamente paralelas).
Estas serán tu guía norte-sur, las que te ayudarán
a conservar las direcciones.

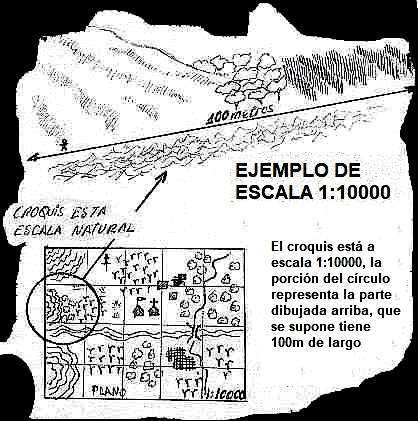

Elige la escala que vas a utilizar, lo
usual para esta clase de mapas es de 1:10000, es
decir que un centímetro representado en el croquis
representará 100 metros, así para representar un
área de 5Km necesitarán un trazo de por lo menos
50cm.

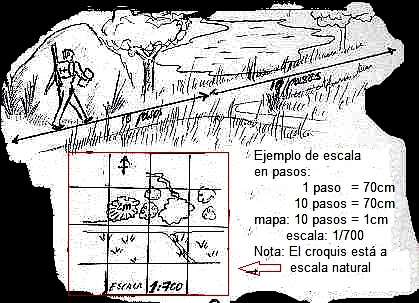

También puedes trabajar con escalar
mayores (y tal vez mas prácticas para ti) por
ejemplo con pasos, cada diez pasos en el terreno son
un centímetro en el papel, lo que te dará, si tu
paso mide 70cm), una escala de 1/700.

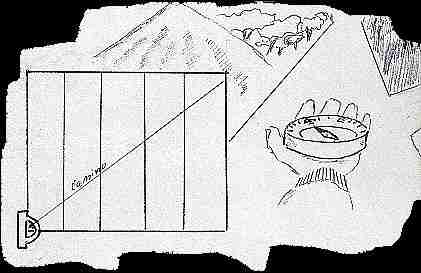

El procedimiento general para los
caminos es mas o menos el siguiente: elige la
dirección en que vas a caminar (por ejemplo una
vereda, una carretera, etc, o si deseas sólo una
dirección por la pradera) y lee su dirección de la
brújula.

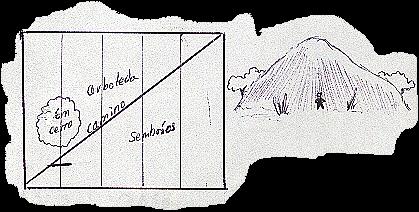

Elige en el papel cual será tu punto de
partida y luego con ayuda del transportador y la
regla traza el rumbo en grados que has tomado,
haciendo una recta con el lápiz. Luego camina tanto
como sea preciso (contando todos los pasos) y si
caminaste 64 pasos marcas la línea hasta 6.4cm (si
estas trabajando con tu escala de pasos).

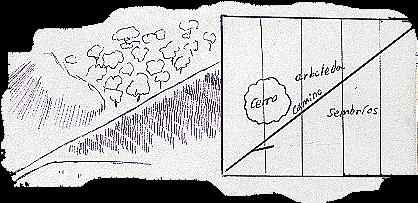

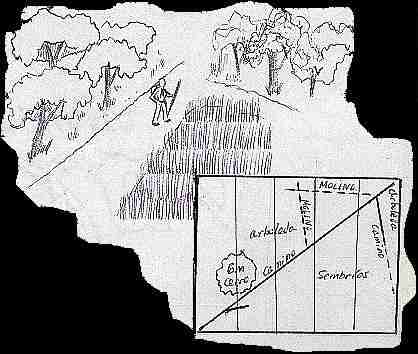

Si encuentras algo en el camino que
quieras marcar apresurarte a anotarlo, marca los
pasos hasta dónde llegaste y estima la distancia
hasta el objeto (por ejemplo una roca grande). Para
objetos muy lejanos deberás usar la triangulación.
Algunas distancias serán sencillas, rocas al pie del
camino, cruces con otros caminos o con arroyo (debes
medir el ancho arroyo o el camino) inicio y fin de
una arboleda, cercas y otros.
Las alturas de algunos peñones o
árboles puedes indicarlos en el papel pues podrían
ser útiles para el que vaya a pasar por ahí.
También sería útil indicar, si es una arboleda, la
clase de árboles y la altura promedio.

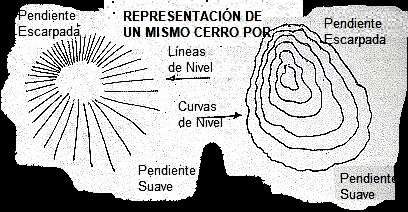

Tendrás dificultad para los cerros y
lomas ya que no podrás determinar su altura con
exactitud si no cuentas con las herramientas
necesarias (eclímetros y otros) por lo cual sólo
indícalos, no con curvas de nivel (lo cual
indicaría que has medido sus alturas), sino con
"líneas de nivel" (las líneas rectas en
torno a una cumbre) -como una estrella-, mientras
más juntas estén estas líneas, mayor es la
pendiente.
El otro problema con los cerros es que
también pueden estar a una gran distancia, lo que te
llevaría a perder mucho tiempo para contar los pasos
hasta la cumbre.

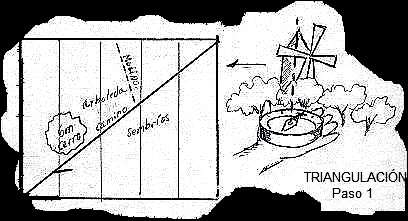

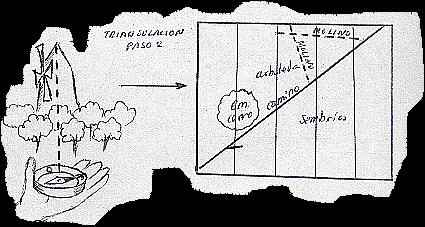

Para evitar esto marca el punto en el
mapa donde te encuentras y mide la dirección en
grados hasta la cumbre (y la señalas en el papel) y
luego continúa caminando. Un tramo más allá vuelve
a tomar la medida (marcando el punto en el papel) y
vuelve a tomar la lectura a la cumbre, la cual debe
haber cambiado sensiblemente. Marca la nueva lectura
en el papel y verás que las líneas de las lecturas
a la cumbre se cruzan en un punto. Este es el punto
exacto dónde se encuentra la cumbre y la proporción
queda marcada en escala. Todo este procedimiento se
llama TRIANGULACIÓN. Con este método puedes
determinar una serie de distancias y puntos del mapa,
más lejanos (de hecho, es en este método en que se
basa la "plancheta").

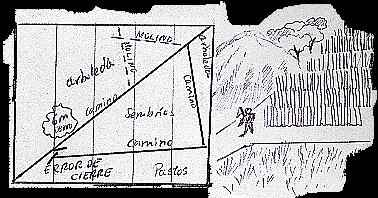

Continúa marcando toda el área que
necesites. Si has caminado en un círculo cerrado por
un camino tal vez notes que los extremos no coincidan
exactamente. A esto se llama error de cierre y cuando
trabajes con este sistema de croquis alzado siempre
te sucederá. Sólo si fuera un error muy grande te
conviene repasar todas las medidas y direcciones. No
lo trates de disimular y dibújalo en tu mapa,
marcándolo con este nombre.

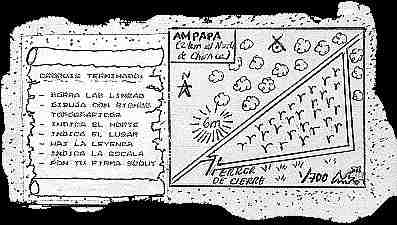

ACABADO:
Una vez obtenido el boceto rellénalo con los signos
topográficos respectivos, coloréalo apropiadamente,
ponle las anotaciones necesarias, indica el Norte
(puedes colocar la Rosa de los Vientos), por el
título, escribe una leyenda, marca la escala y la
fecha y tu firma de Explorador. Ya está listo tu
Croquis de Excursión.
